Dongguan Hejiaxin Technology Co., Ltd. یکی از تولیدکنندگان و تامین کنندگان پیشرو کانکتور ضدآب رزوه ای m12 6 پین ip67 در چین است. لطفاً محصولات بادوام ساخته شده در چین را در اینجا به صورت عمده فروشی کنید و لیست قیمت را از کارخانه ما دریافت کنید. تمام محصولات سفارشی با کیفیت بالا و قیمت رقابتی هستند.

مشخصات فنی

پارامتر	مشخصات
رتبه بندی ولتاژ	AC250V
R ating فعلی	کمتر یا مساوی 6A
زمان پریز	1500
حداکثر کابل OD	کمتر یا مساوی 6.0 میلی متر
ساختار مدار	موازی
تماس با مقاومت	10mΩ
عایق سازه	500MΩatDC500V
استقامت ولتاژ در دمای اتاق	1.5 کیلو ولت
درجه بندی دما	-20 درجه ~+85 درجه
سطح ضد آب	IP67

مشخصات مواد

پارامتر	مشخصات
مواد سیم	پی وی سی، لاستیک
مواد جک	پی وی سی
مواد پین	برنج آبکاری شده-نیکل
حلقه آب بندی	لاستیک

نقشه مهندسی محصول

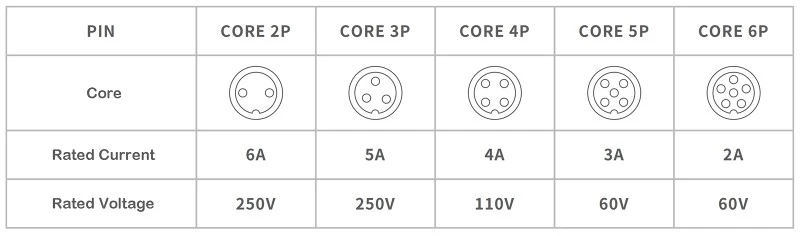

Core Configuration Diagram

Dimensional Drawing

نقشه ابعادی داده های مکانیکی کلیدی را در هر عصاره CAD متصل ارائه می دهد. دوشاخه نر دارای دو بخش رزوه است: انتهای جفت شدن 14.9 میلی متر، انتهای ورودی کابل 15.0 میلی متر، با مهره شش ضلعی میانی 16.21 میلی متر در عرض تخت. ظرف ماده: عمق نخ صورت جفت 11.5 میلی متر، سمت نصب 12.5 میلی متر، با عرض مهره 13.2 میلی متر در سراسر تخت. هر دو از رشته های M12×1.0 استفاده می کنند. تلورانس بر اساس ISO 2768‑m. طول کلی زن 33.7 میلی متر. موقعیت کلید پلاریزه برای جهت گیری صحیح مشخص شده است. PDF/DWG برای ادغام CAD در دسترس است. هنگام محاسبه فاصله پانل، درگیر شدن رزوه و فشرده سازی آب بندی را بررسی کنید.

جزئیات محصول

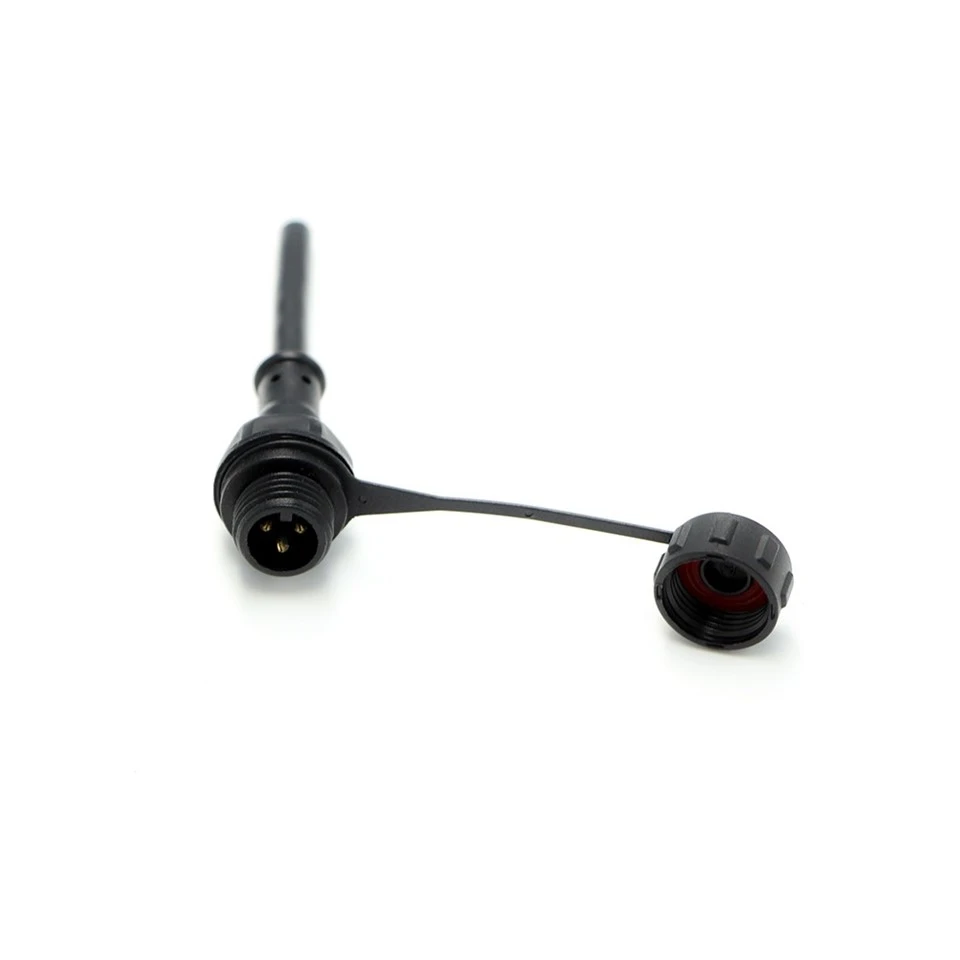

نمای جلوی پلاگ نر 3 پین

این نمای جلو، دوشاخه نر را با سه کنتاکت برنجی با روکش نیکل (پایه های قطر 1.0 میلی متر) نشان می دهد که در الگوی دایره ای استاندارد M12 مرتب شده اند. محفظه قالب پی وی سی مشکی عایق قوی و مقاومت در برابر ضربه را فراهم می کند. کلید پلاریزه یکپارچه در موقعیت ساعت 12 قابل مشاهده است و جهت گیری صحیح جفت گیری را تضمین می کند. حلقه مهر و موم در این صفحه قرار ندارد - در پشت ریشه نخ فرو رفته است. طراحی صفحه صاف و هموار امکان تمیز کردن آسان زباله ها را قبل از اتصال می دهد. از این تصویر برای بررسی صافی پین، کیفیت آبکاری و یکپارچگی محفظه قالب‌گیری شده قبل از مونتاژ استفاده کنید.

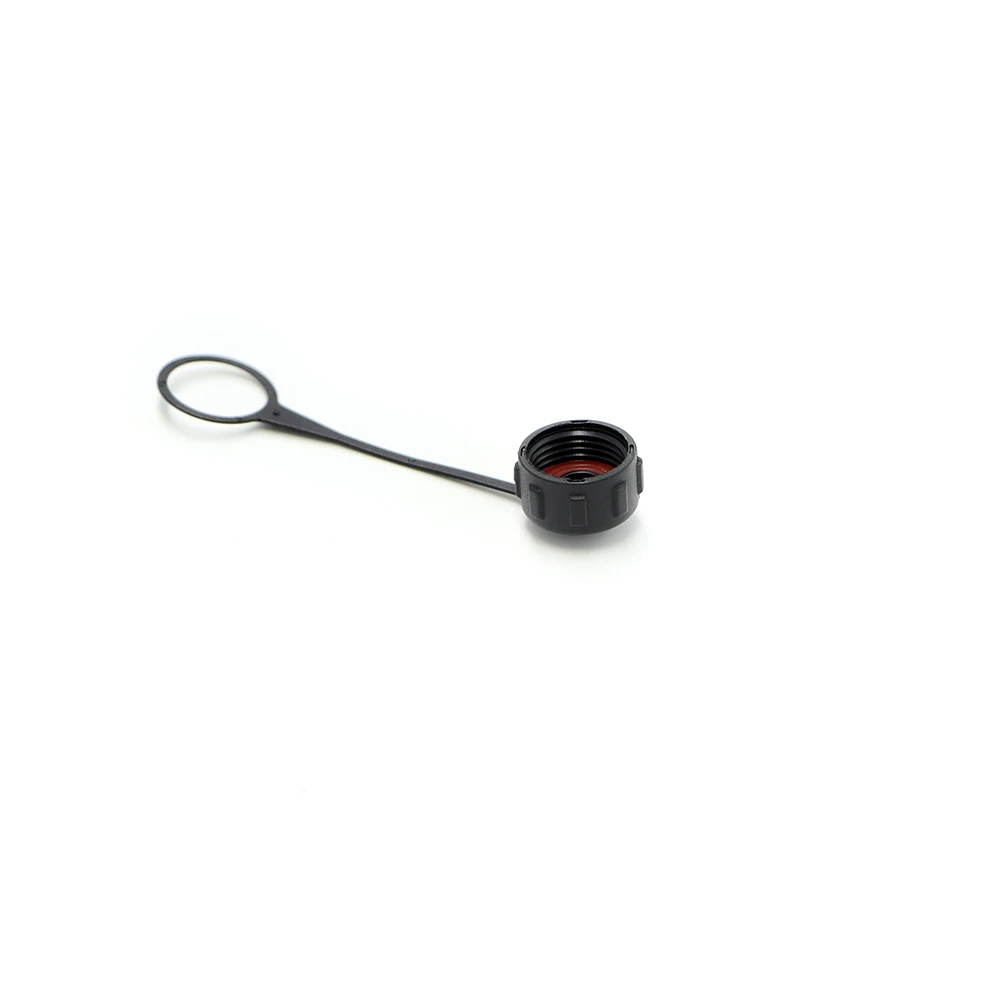

لوازم جانبی درپوش گرد و غبار

این عکس لوازم جانبی درپوش گرد و غبار ارائه شده به همراه کانکتور را نشان می دهد. درپوش از پی وی سی مشکی برای مطابقت با محفظه کانکتور، با چسباندن فشار بر روی نخ M12 - بدون نیاز به ابزار ساخته شده است. هنگامی که نصب می شود، کل سطح جفت گیری و ناحیه نخ را می پوشاند و از تماس ها و مهر و موم در برابر کثیفی، رطوبت و ضربه در حین ذخیره سازی یا هنگام جدا شدن محافظت می کند. کلاهک از طریق یک تسمه انعطاف پذیر به بدنه رابط متصل می شود تا از هدر رفتن جلوگیری شود. این لوازم جانبی مخصوصاً برای تعمیرات میدانی و قطع‌های موقت مفید است.

سوالات متداول

Q1: آیا می توانید طول کابل، رنگ ها یا پیکربندی های رابط را سفارشی کنید؟

ج: قطعا. طول، رنگ، نوع ترمینال، پیکربندی پین - حتی برچسب زدن برند خودتان. نقشه یا الزامات خود را برای ما ارسال کنید و تیم مهندسی ما با یک پیشنهاد ظرف 48 ساعت به شما پاسخ خواهد داد.

Q2: آیا از OEM/ODM پشتیبانی می کنید؟

ج: بله. از مونتاژ کابل گرفته تا پیکربندی کانکتور، از رنگ تا بسته بندی، حتی ظاهر محصول و طراحی ساختاری - ما همه این کارها را طبق نیاز شما انجام می دهیم. نمونه سازی، اجرای آزمایشی و تولید انبوه - ما می توانیم هر مرحله را انجام دهیم.
