M{0}} کانکتور ضد آب Core Quick Assembly IP67

Dongguan Hejiaxin Technology Co., Ltd. یکی از تولیدکنندگان و تامین کنندگان پیشرو کانکتور ضدآب مونتاژ سریع m12 2 هسته ip67 در چین است. لطفاً محصولات بادوام ساخته شده در چین را در اینجا به صورت عمده فروشی کنید و لیست قیمت را از کارخانه ما دریافت کنید. تمام محصولات سفارشی با کیفیت بالا و قیمت رقابتی هستند.

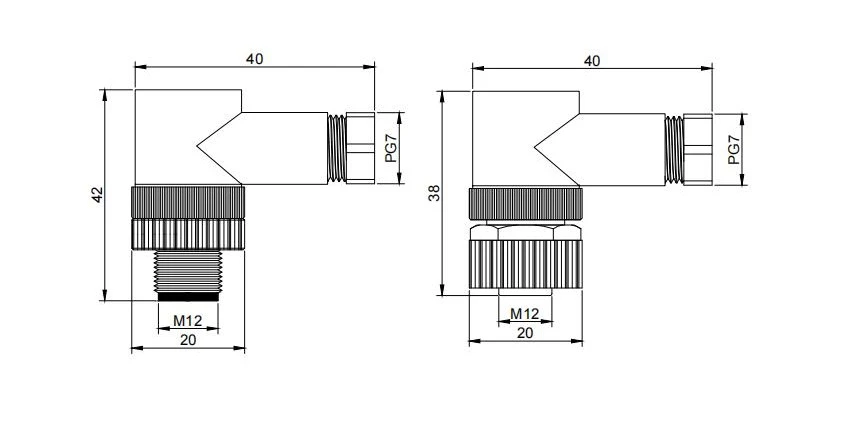

نقشه ابعادی داده های مکانیکی کلیدی را در هر عصاره CAD متصل ارائه می دهد. طول کلی دوشاخه نر 40.0 میلی متر؛ طول کلی ظرف ماده 40.0 میلی متر. هر دو دارای رزوه های جفت M12×1.0 با طول درگیری 20.0 میلی متر هستند. کوپلینگ مونتاژ سریع از نوع فشاری است - برای درگیری اولیه نیازی به چرخش نیست. آستین قفل، O-ring داخلی را برای آب بندی IP67 فشرده می کند. ورودی کابل تا 6.0 میلی متر OD را می پذیرد. تلورانس ها بر اساس ISO 2768‑m. PDF/DWG برای ادغام CAD در دسترس است. عمق درج کابل و فشرده سازی آب بند را در هنگام مونتاژ بررسی کنید تا از ضد آب بودن درجه بندی اطمینان حاصل کنید.

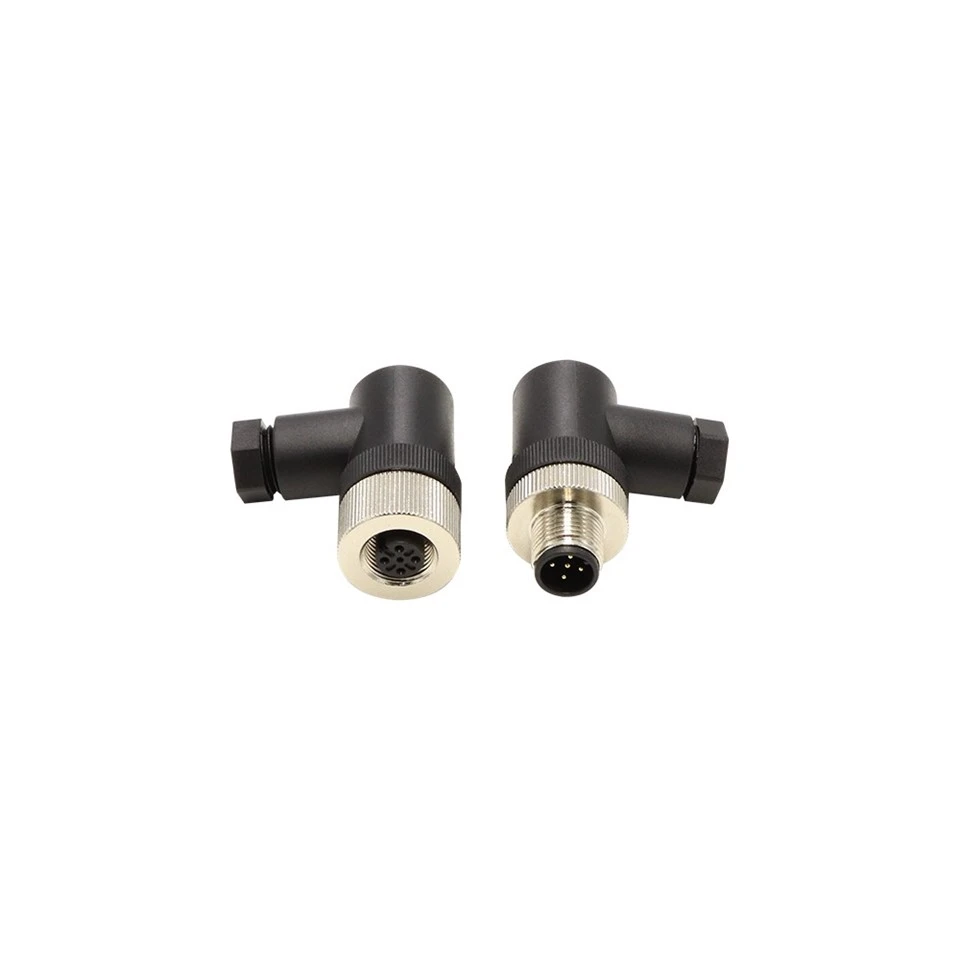

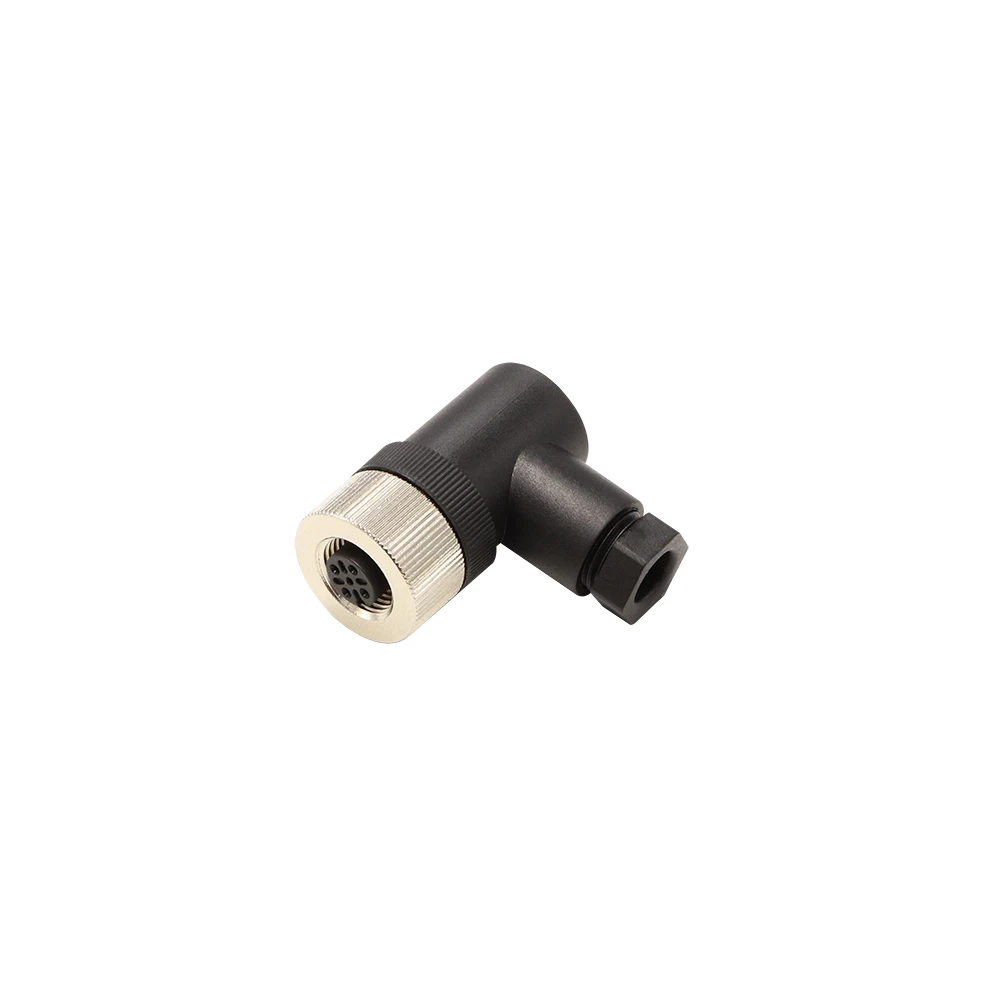

ظرف ماده 4 پین

این نمای زاویه دار 45 درجه، ظرف ماده را با چهار کنتاکت سوکت برنجی با روکش نیکل (قطر 1.0 میلی متر) نشان می دهد که در الگوی استاندارد M12 چیده شده اند. محفظه PVC مشکی و رزوه داخلی (M12×1.0) قابل مشاهده است. حلقه اورینگ آب بندی در داخل وجه جفت گیری فرو رفته است. این تصویر به بررسی تراز تماس و وضعیت رزوه قبل از مونتاژ کمک می کند.

ظرف زن با لوازم جانبی

این عکس ظرف ماده را در کنار لوازم جانبی محافظ درپوش گرد و غبار نشان می دهد. درپوش از پی وی سی مشکی با قابلیت فشار بر روی نخ M12 ساخته شده است - بدون نیاز به ابزار. هنگام نصب، تماس ها را می پوشاند و در هنگام ذخیره سازی از آلودگی و رطوبت محافظت می کند. تتر از ضرر جلوگیری می کند. مفید برای تعمیر و نگهداری میدان و قطع موقت.
