M{0}} کانکتور ضد آب هوی دیتی IP67
Dongguan Hejiaxin Technology Co., Ltd. یکی از تولید کنندگان و تامین کنندگان پیشرو کانکتور ضد آب m12 8 پین سنگین ip67 در چین است. لطفاً محصولات بادوام ساخته شده در چین را در اینجا به صورت عمده فروشی کنید و لیست قیمت را از کارخانه ما دریافت کنید. تمام محصولات سفارشی با کیفیت بالا و قیمت رقابتی هستند.
مشخصات فنی
|
پارامتر |
مشخصات |
|
رتبه بندی ولتاژ |
AC250V |
|
R ating فعلی |
کمتر یا مساوی با 6A |
|
زمان پریز |
1500 |
|
حداکثر کابل OD |
کمتر یا مساوی 6.0 میلی متر |
|
ساختار مدار |
موازی |
|
تماس با مقاومت |
10mΩ |
|
عایق سازه |
500MΩatDC500V |
|
استقامت ولتاژ در دمای اتاق |
1.5 کیلو ولت |
|
درجه بندی دما |
-20 درجه ~+85 درجه |
|
سطح ضد آب |
IP67 |
مشخصات مواد
|
پارامتر |
مشخصات |
|
مواد سیم |
پی وی سی، لاستیک |
|
مواد جک |
پی وی سی |
|
مواد پین |
برنج آبکاری شده-نیکل |
|
حلقه آب بندی |
لاستیک |
نقشه مهندسی محصول
نقشه ابعادی داده های مکانیکی کلیدی را در هر عصاره CAD متصل ارائه می دهد. طول کلی دوشاخه نر 56 میلی‌متر، با طول رزوه جفت‌گیری 10 میلی‌متر و رزوه ورودی کابل PG7 (رزوه مجرای متریک) به طول 20 میلی‌متر. طول کلی ظرف ماده 51.0 میلی متر، با مشخصات رزوه یکسان: انتهای جفت گیری 10.0 میلی متر و ورودی کابل PG7 20.0 میلی متر. هر دو از رزوه های جفت گیری M12×1.0 و PG7 برای اتصال غده کابل استفاده می کنند. تلورانس ها بر اساس ISO 2768‑m. موقعیت کلید پلاریزه برای جهت گیری صحیح مشخص شده است. PDF/DWG برای ادغام CAD در دسترس است. قبل از مونتاژ، درگیر شدن رزوه و سازگاری کابل کابل را بررسی کنید.
جزئیات محصول

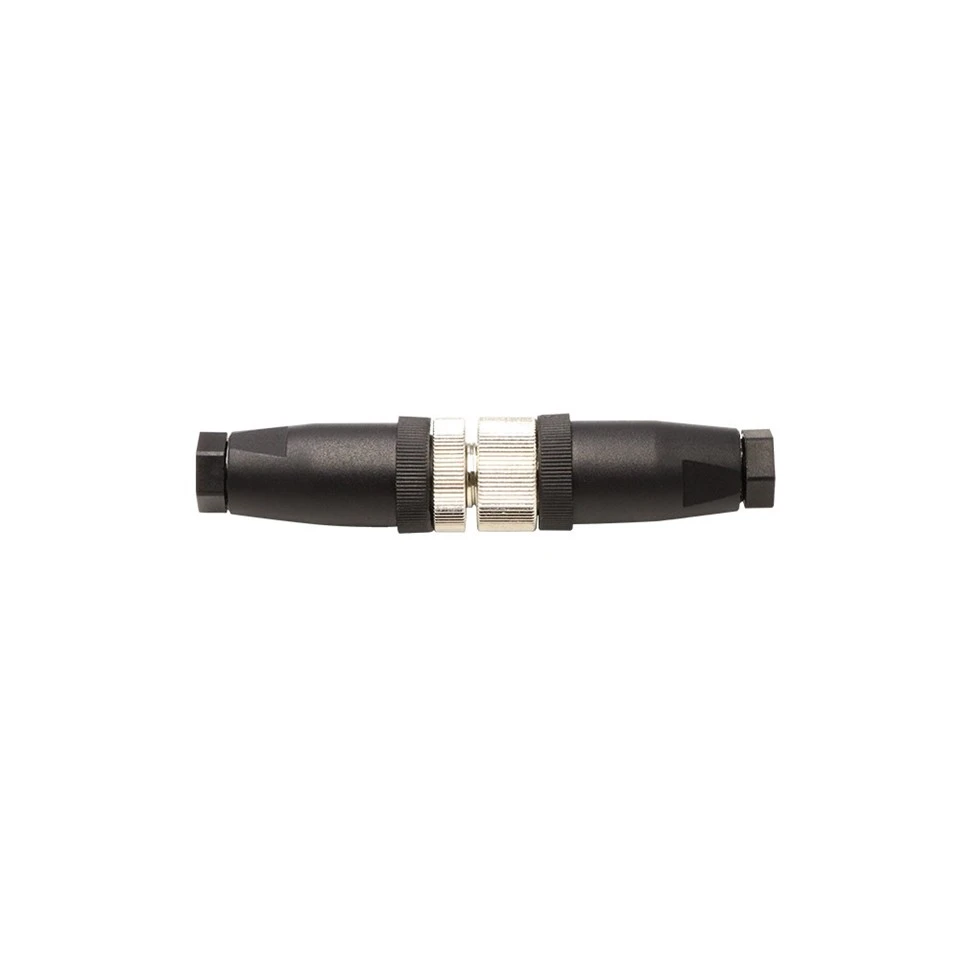

2-جفت نر و ماده جفت شده
این عکس یک نوع 2 پین (قطر پین 1.0 میلی متر) از سری M12 را نشان می دهد که کانکتورهای نر و ماده کاملاً جفت شده اند. درگیری رزوه فلز به فلز مهره اتصال M12×1.0 به وضوح قابل مشاهده است، بدون شکاف در محل اتصال - این امر استحکام مکانیکی و محافظت مداوم EMI را تضمین می کند. هر دو محفظه پی وی سی سیاه هستند، اما رابط، رشته های برنجی با پوشش نیکل و دو کنتاکت مرکزی را در معرض دید قرار می دهد. حلقه O-Ring به طور یکنواخت فشرده می شود. این تصویر تناسب و پرداخت مناسب را تأیید می‌کند که برای تأیید کیفیت قبل از استقرار در میدان مفید است.
دوشاخه نر 3 پین (رابط فلزی)
این نمای جلویی یک دوشاخه نر 3 پین (پایه‌های قطر 1.0 میلی‌متر) از همان خانواده M12 را نشان می‌دهد. سه کنتاکت برنجی با روکش نیکل در الگوی مثلثی استاندارد قرار گرفته اند و کلید پلاریزه در موقعیت ساعت 12 قرار دارد. رزوه خارجی M12×1.0 و حلقه اورینگ فرو رفته پشت ریشه نخ به وضوح قابل مشاهده است. محفظه پی وی سی مشکی عایق ناهمواری ایجاد می کند. این تصویر به عنوان مرجعی برای بررسی وضعیت پین، کیفیت آبکاری و یکپارچگی نخ قبل از جفت گیری عمل می کند. مناسب برای برنامه هایی که به سه سیگنال مستقل یا پیکربندی ترکیبی قدرت/سیگنال نیاز دارند.
