Dongguan Hejiaxin Technology Co., Ltd. یکی از تولیدکنندگان و تامین کنندگان پیشرو کانکتور ضدآب m12 3 ip68 در چین است. لطفاً محصولات بادوام ساخته شده در چین را در اینجا به صورت عمده فروشی کنید و لیست قیمت را از کارخانه ما دریافت کنید. تمام محصولات سفارشی با کیفیت بالا و قیمت رقابتی هستند.

مشخصات فنی

پارامتر	مشخصات
رتبه بندی ولتاژ	AC250V
R ating فعلی	کمتر یا مساوی با 6A
زمان پریز	1500
حداکثر کابل OD	کمتر یا مساوی 6.0 میلی متر
ساختار مدار	موازی
تماس با مقاومت	10mΩ
عایق سازه	500MΩatDC500V
استقامت ولتاژ در دمای اتاق	1.5 کیلو ولت
درجه بندی دما	-20 درجه ~+85 درجه
سطح ضد آب	IP67

مشخصات مواد

پارامتر	مشخصات
مواد سیم	پی وی سی، لاستیک
مواد جک	پی وی سی
مواد پین	برنج آبکاری شده-نیکل
حلقه آب بندی	لاستیک

نقشه مهندسی محصول

Core Configuration Diagram

Dimensional Drawing

نقشه ابعادی داده های مکانیکی کلیدی را در هر عصاره CAD متصل ارائه می دهد. طول کلی دوشاخه نر 41.5 میلی‌متر، طول رزوه جفت‌گیری 10.0 میلی‌متر، طول رزوه ورودی کابل 6.0 میلی‌متر، با طول غده آب‌بندی 14.5 میلی‌متر. طول کلی ظرف ماده 42.0 میلی متر، عمق رزوه جفت شده 10.0 میلی متر، رزوه ورودی کابل 14.0 میلی متر، طول نخ کناری نصب 15.0 میلی متر، با ناحیه فشرده سازی مهر و موم 8.6 میلی متر. هر دو از نخ های جفت گیری M12×1.0 استفاده می کنند. تلورانس بر اساس ISO 2768‑m. موقعیت های O-ring دوگانه برای تأیید IP68 نشان داده شده است. PDF/DWG برای ادغام CAD در دسترس است. فشردگی مهر و موم و سفتی غده را قبل از غوطه وری بررسی کنید.

جزئیات محصول

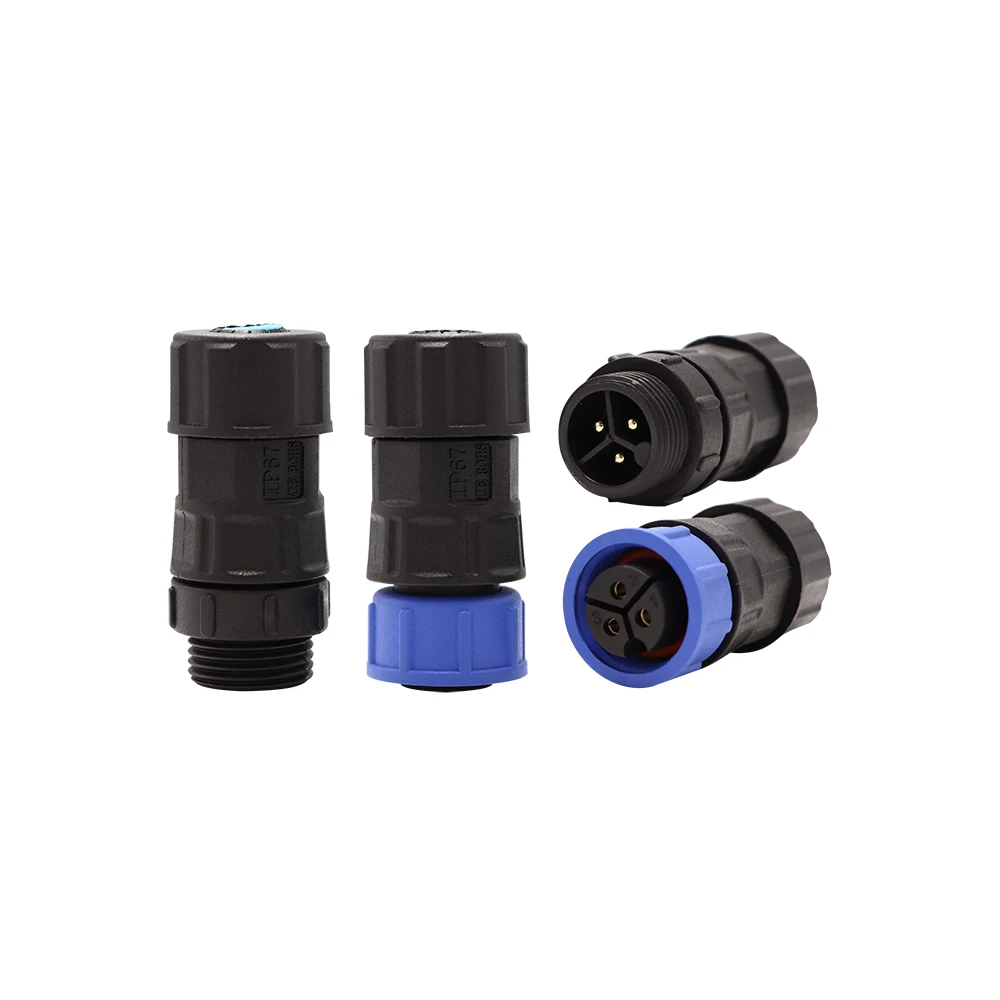

3-پین زن و مرد

این عکس ترکیبی کانکتورهای نر و ماده 3 پین را در جهت عمودی و افقی نشان می دهد. محفظه‌های پی وی سی مشکی در سرتاسر یکدست هستند، حلقه رابط جفت‌گیری به رنگ آبی شکل گرفته است - یک نشانگر بصری برای شناسایی سریع کلاس آب‌بندی IP68. سه کنتاکت برنجی با روکش نیکل (پین 1.0 میلی متر) در صورت مرد قابل مشاهده است. حلقه آبی این سری را از نسخه‌های استاندارد IP67 متمایز می‌کند و نشان‌دهنده قابلیت غوطه‌وری پیشرفته است. قبل از نصب در محیط های زیر آب یا با رطوبت بالا از این تصویر برای شناسایی مثبت بصری استفاده کنید.

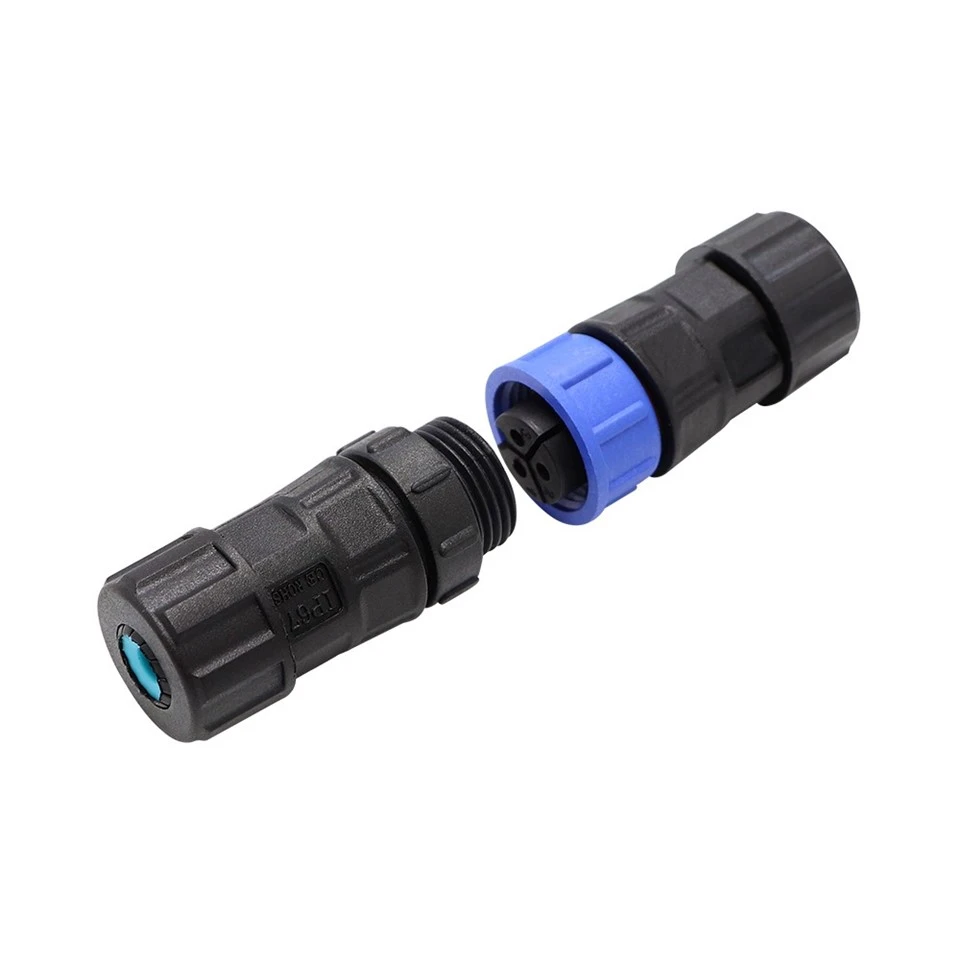

آداپتور ضد آب نر و ماده جدا شده

این عکس با نمای انفجاری نشان می‌دهد که آداپتورهای نر و ماده کاملاً جدا شده‌اند و معماری داخلی آب‌بندی را آشکار می‌کند. حلقه های دوگانه O-ring (یکی روی ریشه نخ نر، یکی در داخل نخ ماده) به وضوح قابل مشاهده هستند - اینها عناصر اولیه ای هستند که حفاظت غوطه وری IP68 را به دست می آورند. مهره کوپلینگ رزوه ای، کابل کابل و گیره کشش کش داخلی همه به طور جداگانه نشان داده شده اند. هیچ ابزار خاصی برای مونتاژ مجدد مورد نیاز نیست - گشتاور استاندارد (0.8-1.2 نیوتن متر) روی غده فشرده سازی مناسب مهر و موم را تضمین می کند. این تصویر به خدمه تعمیر و نگهداری در درک پشته مهر و موم و ترتیب صحیح مونتاژ کمک می کند.

سوالات متداول

Q1: زمان معمول شما چقدر است؟

A: 20-35 روز برای سفارشات کانتینر کامل. برای دسته های کوچک، اگر عجله دارید، در زمان سفارش به ما اطلاع دهید و ما می توانیم تسریع کنیم. زمان‌های تحویل را می‌توان به‌طور انعطاف‌پذیر بر اساس زمان‌بندی پروژه‌تان تنظیم کرد. هر گونه نیاز خاص - فقط با ما در ارتباط باشید.

Q2: شرایط پرداخت و شرایط تجارت چگونه تعیین می شود؟

پاسخ: کاملاً انعطاف پذیر - بستگی به این دارد که چه چیزی برای شما مفید است. ما از FOB، EXW، FAS، CFR، CIF و سایر شرایط تجاری پشتیبانی می کنیم. برای روش‌های پرداخت - T/T، L/C، PayPal - ما می‌توانیم در مورد هر چیزی که برای شما راحت‌تر است بحث کرده و حل و فصل کنیم.
