M{0}} کانکتور ضدآب سیمی پین فیلد IP67

Dongguan Hejiaxin Technology Co., Ltd. یکی از تولیدکنندگان و تامین کنندگان پیشرو کانکتور ضدآب سیمی میدان پین m12 7 ip67 در چین است. لطفاً محصولات بادوام ساخته شده در چین را در اینجا به صورت عمده فروشی کنید و لیست قیمت را از کارخانه ما دریافت کنید. تمام محصولات سفارشی با کیفیت بالا و قیمت رقابتی هستند.

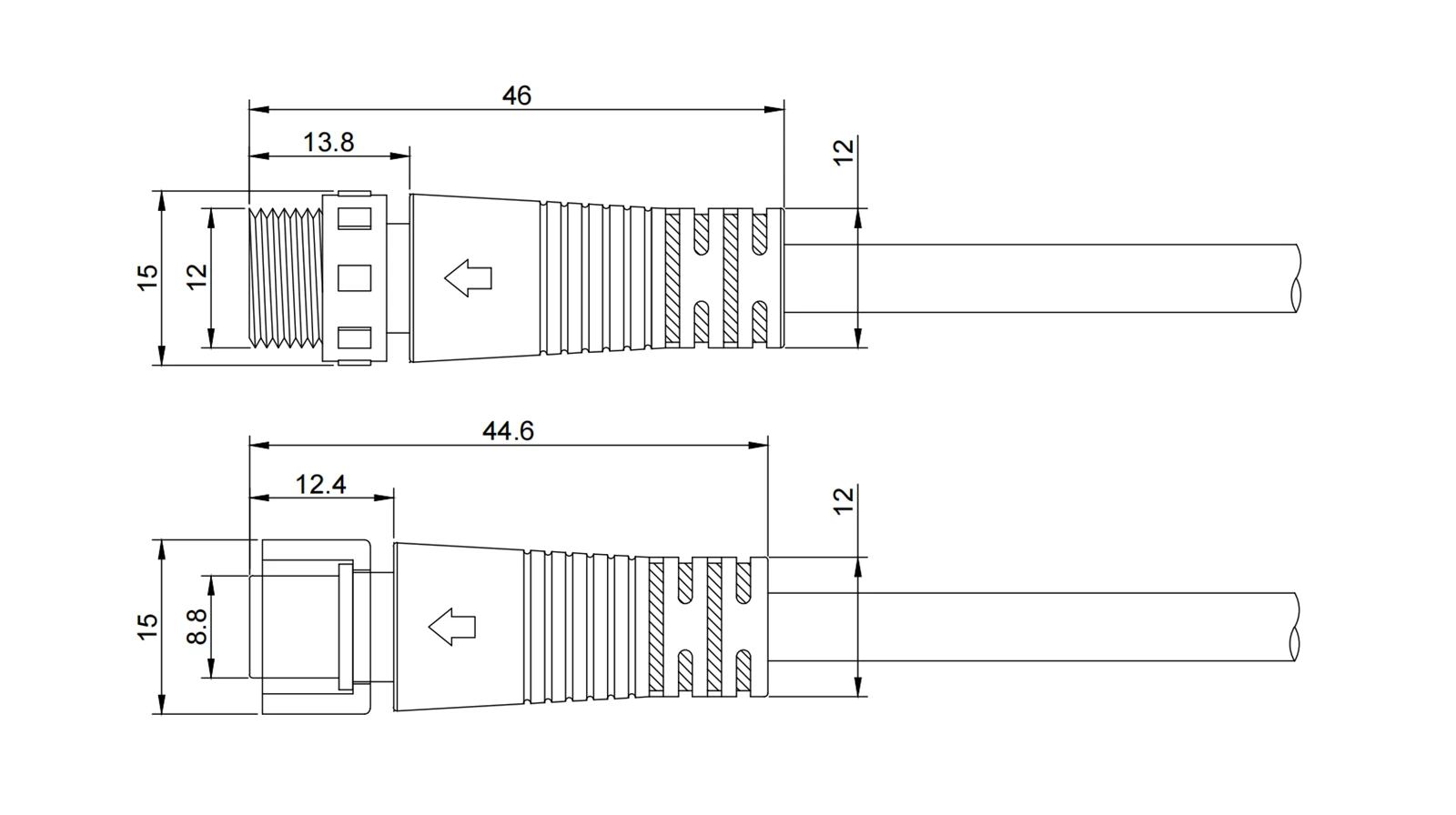

نقشه ابعادی داده های مکانیکی کلیدی را در هر عصاره CAD متصل ارائه می دهد. طول کلی دوشاخه نر 46.0 میلی متر، طول نخ جفت 13.8 میلی متر، نخ کنار پانل 12.0 میلی متر. ورودی کابل تا 6.0 میلی متر OD را می پذیرد. طول کلی ظرف ماده 44.6 میلی متر، عمق نخ صورت جفت 12.4 میلی متر، سمت نصب 8.8 میلی متر - به عدم تقارن بین طول درگیری نر و ماده توجه کنید. همه موضوعات M12×1.0; تلورانس بر اساس ISO 2768‑m. موقعیت داخلی محفظه سیم کشی و پیچ ترمینال نیز برای مرجع خاتمه میدان نشان داده شده است. PDF/DWG برای ادغام CAD در دسترس است. هنگام محاسبه فاصله پانل از همپوشانی نخ و فشرده سازی مهر و موم اطمینان حاصل کنید.

جفت جفت با درپوش گرد و غبار

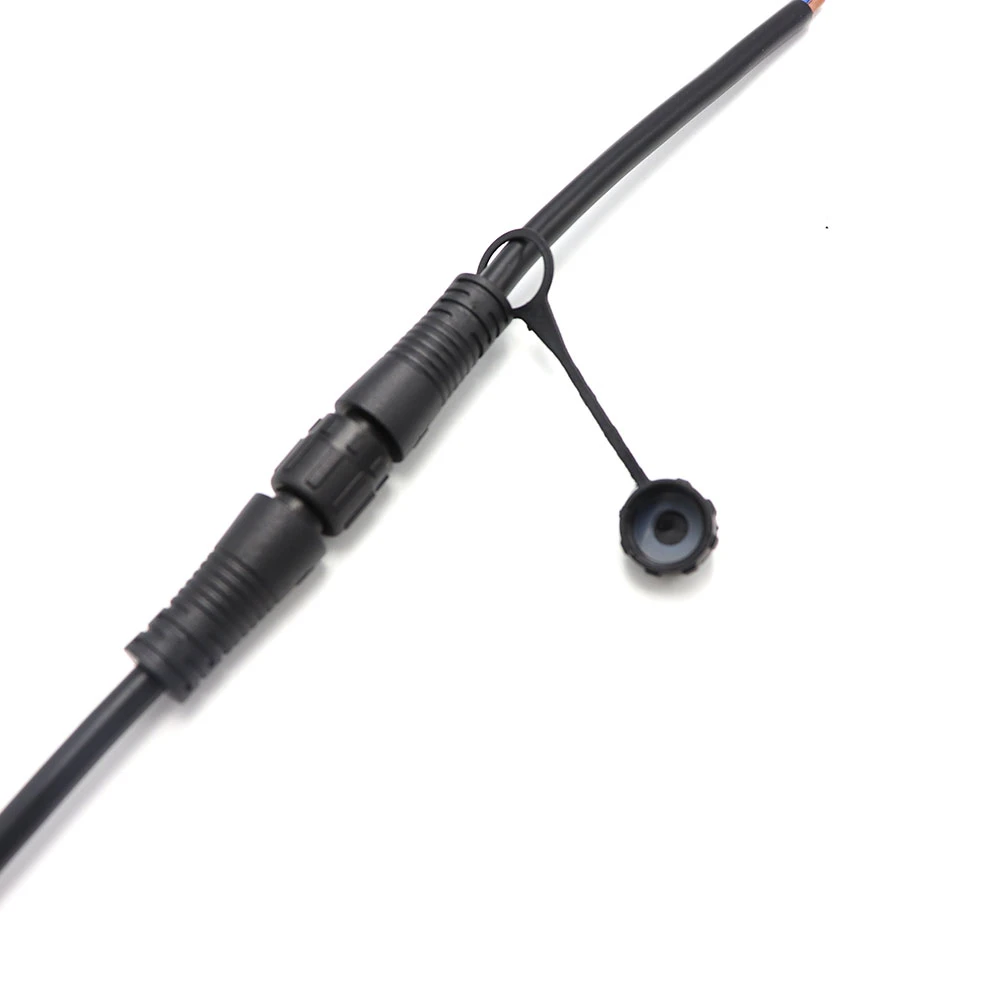

این عکس کانکتورهای نر و ماده را کاملاً جفت شده نشان می‌دهد، با یک کلاه گرد و غبار پی وی سی مشکی بر روی ورودی کابل سمت نر نصب شده است. درپوش گرد و غبار محافظت بیشتری در برابر کثیفی و رطوبت در هنگام ذخیره سازی یا هنگام جدا شدن ایجاد می کند و پایانه های پیچ و یکپارچگی مهر و موم را حفظ می کند. رزوه های فلزی M12×1.0 به طور کامل درگیر هستند. محفظه های پی وی سی مشکی با مواد درپوش برای ظاهری ثابت مطابقت دارند. درپوش به بدنه رابط متصل می شود تا از هدر رفتن جلوگیری شود. این تصویر مونتاژ مناسب همه اجزا را قبل از نصب میدانی تایید می کند.

نر و ماده جدا شدند

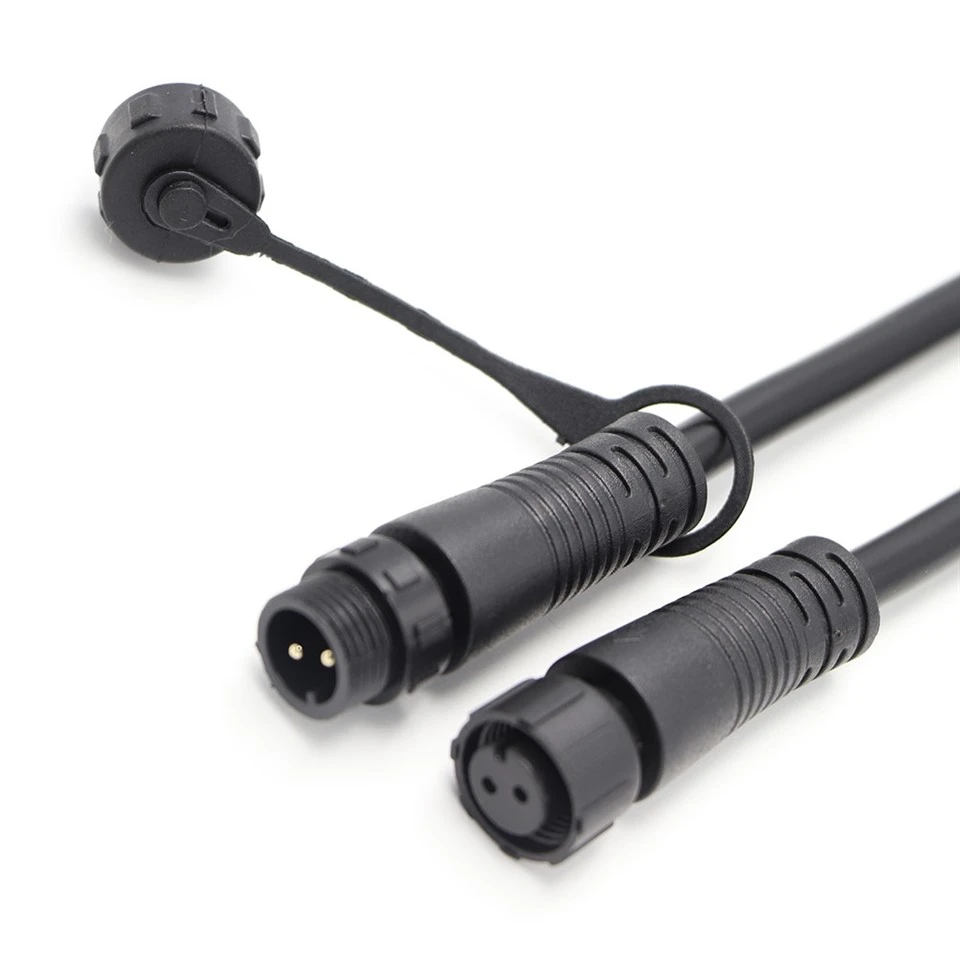

این عکس دوشاخه نر (سمت چپ) با درپوش گرد و غبار نصب شده و ظرف ماده (راست) جدا شده را نشان می دهد. کلاهک به طور کامل نخ نر و ناحیه تماس را می پوشاند و عملکرد محافظتی آن را در زمانی که کانکتور بدون جفت است نشان می دهد. ظرف ماده، نخ داخلی و سوکت تماس خود را به وضوح نشان می دهد. هر دو رزوه فلزی M12×1.0 برنجی با روکش نیکل هستند. کلاهک با یک دستگیره اصطکاکی سبک است - بدون نیاز به ابزار. این تصویر به عنوان یک مرجع بصری برای فرآیندهای ذخیره سازی و مدیریت قبل از یکپارچه سازی سیستم عمل می کند.
